Uchwyty odciągowe do przewodów PAS

Uchwyty do przewodów PAS typu PA 28... HP stosowane są do mocowania przewodów PAS na słupach krańcowych i odporowych. Dzięki klinowym szczękom z tworzywa sztucznego chwytają przewód przez izolację (nie wymagają zdejmowania izolacji)

Aby uniknąć problemów związanych z degradacją uchwytu i powłoki izolacyjnej przewodu poprzez wyładowania niezupełne na zaczep wyprowadzone jest napięcie z przewodu roboczego

• Uchwyt odciągowy do przewodu PAS PA 2850 HP (przekrój przewodu 35-50-70mm2)
• Uchwyt odciągowy do przewodu PAS PA 28120 HP (przekrój przewodu 70-95-120mm2)

Budowa

• Otwarta obudowa zewnętrzna wykonana jest ze stopu aluminiowego odpornego na korozję
• Wewnętrzne szczęki wykonane są z tworzywa sztucznego i pełnią rolę klinów mocujących przewód bez uszkodzenia izolacji
• Zaczep zdejmowalny wykonany jest ze stali ocynkowanej ogniowo

Montaż

• Zastosuj konieczną siłę do naciągnięcia przewodu, aby uzyskać wymagane naprężenie przewodu. Zamontuj zaczep uchwytu na okuciu izolatora odciągowego i ustaw w tej samej osi. Upewnij się, że zacisk jest zamocowany do izolatora odciągowego, a jego oś jest w osi okucia izolatora
• Umieść przewód między klinami znajdującymi się w korpusie uchwytu. Upewnij się, czy przewód jest właściwie umieszczony między klinami
• Naciskaj na kliny ręką tak długo, jak to możliwe, aby kliny dokładnie objęły przewód
• Stopniowo przesuwaj przewód aż uchwyt przejmie całe obciążenie. Kliny przesuwają się w kierunku przemieszczania się przewodu, zwiększając jego naprężenie dzięki stożkowatemu kształtowi wgłębienia uchwytu

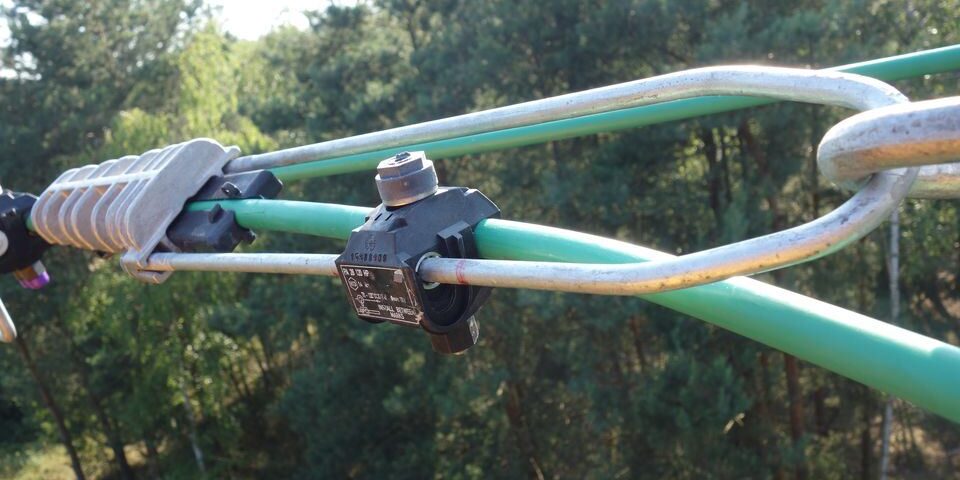

• Zamontuj zacisk między czerwonymi wskaźnikami na zaczepie uchwytu i na przewodzie. Dokręć śrubę zacisku kluczem nasadowym. Łeb zrywalny zapewni odpowiedni moment dokręcenia śruby. Montaż uchwytu jest zakończony
