Uchwyty odciągowe do przewodów AsXSn

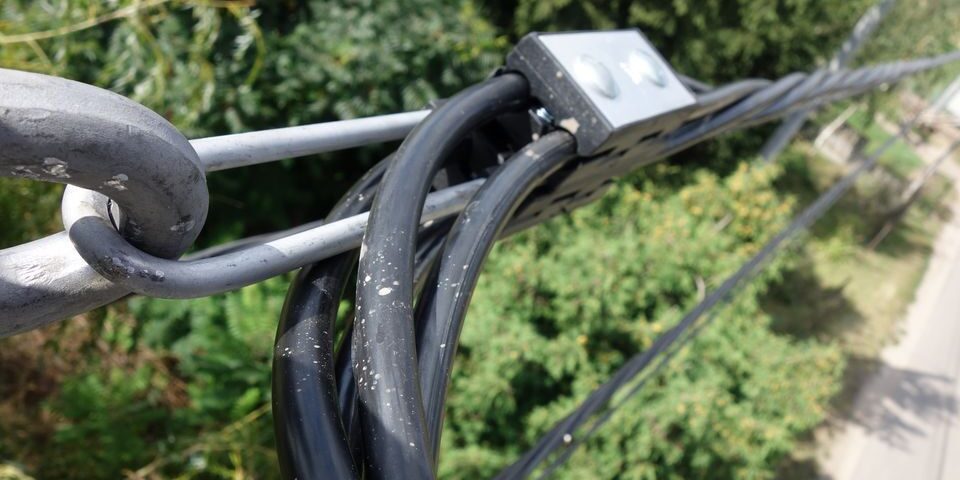

Uchwyty odciągowe serii GUK służą do odciągowego zamocowania wiązkowego przewodu izolowanego. Uchwyty te mogą być powieszone na słupach lub ścianach budynków. Konstrukcja uchwytów zapobiega wysuwaniu się wiązki przewodów i chroni izolację przed uszkodzeniem. Uchwyty zostały tak zaprojektowane, aby ułatwić ich montaż na przewodach wiązkowych. Prawidłowy montaż uchwytu odciągowego gwarantuje pewne zamocowanie linii napowietrznej i bezpieczeństwo pracy. Zacząć należy od rozkręcenia śrub mocujących, aż do dostatecznego rozchylenia się okładzin zewnętrznych. Klin rozporowy należy pozostawić w pozycji wysuniętej. Pamiętać trzeba, że w uchwycie odciągowym mocowane są tylko cztery przewody: trzy fazowe i jeden neutralny. Następnie należy rozpocząć jego dokręcanie z momentem podanym przez producenta na kadłubie uchwytu. Zwrócić przy tym należy uwagę, aby klin znajdujący się wewnątrz uchwytu był maksymalnie wysunięty w kierunku naprężanej linii. Śruby mocujące przewody należy dokręcać za pomocą klucza dynamometrycznego.

Przewody oświetleniowe, dowinięte do wiązki głównej, nie są mocowane w uchwycie. Części plastykowe uchwytów wykonane są z tworzywa odpornego na niskie temperatury oraz promieniowanie UV, natomiast części metalowe są cynkowane na gorąco. Uchwyty te spełniają wymagania wielu norm. W zależności od długości sekcji i przekroju przewodów wiązki, montaż uchwytów może odbywać się w dwojaki sposób:

• z poziomu ziemi
• na słupie, po wcześniejszym przejęciu naciągu

Stosowane są następujące uchwyty odciągowe z następującym przeznaczeniem:

• Uchwyty odciągowe GUK
  Uchwyty te służą do trwałego zamocowania odciągowego przewodów linii głównej. Dla zamontowania wiązki 4x25mm2 lub 4x70mm2 należy stosować uchwyty odciągowe GUKo1 4x25-70 a dla wiązek od 4x70 mm2 do 4x120mm2 uchwyty odciągowe GUKo2 4x70-120, które
  przystosowane są do mocowania na hakach oczkowych i otwartych.

• Uchwyty odciągowe GUKo1.3 2x25-50
  Służą one do trwałego zamocowania przewodu wiązkowego linii głównej jednofazowej lub oddzielnego obwodu oświetleniowego
