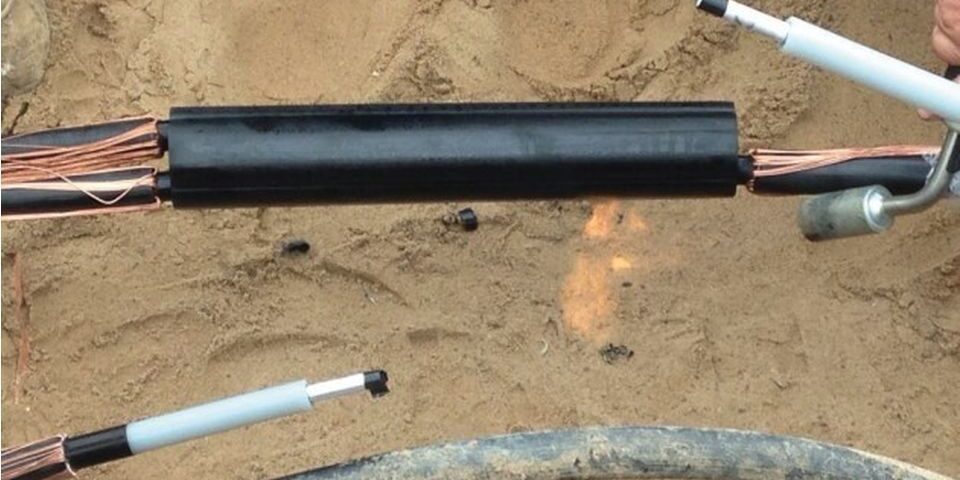

Mufa kablowa termokurczliwa przelotowa JUPTH24

Konstrukcja mufy termokuczliwej przelotowej JUPTH24 jest nowatorska – jako jedyne rozwiązanie tego typu dostępne na rynku posiada prefabrykat w postaci termokurczliwej rury trójwarstwowej:

• Wewnętrzna zimnokurczliwa warstwa sterująca - jest wykonana z gumy EPDM o wysokiej przenikalności elektrycznej. Główne zadanie to obniżenie, wyrównanie i kontrola pola elektrycznego występującego na końcu warstwy półprzewodzącej kabla. Efektywnie rozkłada pole elektryczne wzdłuż mufy. Podobnie, jak w rozwiązaniach zimnokurczliwych, materiał ma charakterystykę elastomeru, a jednocześnie jest elastyczny i trwały. Po obkurczaniu zapewnia stały nacisk promieniowy, który jest przykładany na izolację kabla przez cały czas pracy mufy.
• Środkowa warstwa izolacyjna- Warstwa wykonana jest z termokurczliwego EPDM. Zwiększa izolację kabla dielektryczną (ponad 20kV/mm). Zoptymalizowana grubość izolacji dla każdego poziomu napięcia.
• Zewnętrzna warstwa półprzewodząca - Wykonana jest z termokurczliwego EPDM. Odbudowuje ekran półprzewodzący o grubości zdolnej do przyjmowania prądów zwarciowych o wysokich wartościach.

Aby do maksimum ułatwić pracę monterów prefabrykat posiada podłużne rowki które są wizualnymi wskaźnikami właściwego obkurczenia prefabrykatu

• Trójwarstwowa konstrukcja – zalety:
• W jednym procesie obkurczania odtwarzane są trzy warstwy – krótki czas montażu.
• Brak możliwości pomyłki polegającej na zapomnieniu obkurczenia jednej z rur – elementy prefabrykowane.
• Brak możliwości zamknięcia powietrza między poszczególnymi warstwami, co za tym idzie niski poziom wyładowań niezupełnych.
• Brak możliwości osadzenia się sadzy na warstwie sterującej czy izolacyjnej – palnik działa bezpośrednio jedynie na warstwę półprzewodzącą.
