Przewody niepełnoizolawane średniego napięcia typu PAS

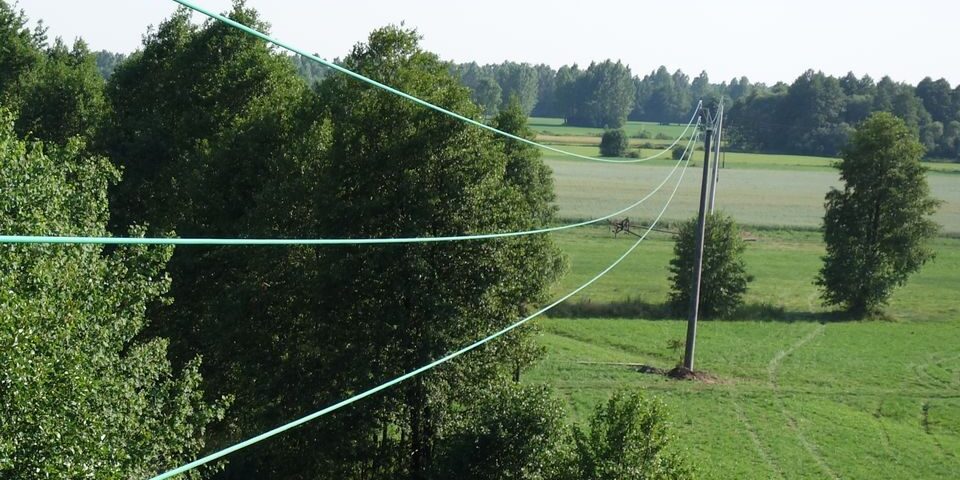

W wyniku wieloletniej eksploatacji napowietrznych linii średniego napięcia na terenach leśnych, opracowano system linii napowietrznych, który charakteryzuje się dużą niezawodnością oraz małą awaryjnością, spowodowaną upadkami drzew na linię czy dotknięciem gałęzi do przewodów. Pierwsze linie tego typu wybudowano ponad 40 lat temu, nadając im nazwę system PAS (EKOPAS).

Koncepcja systemu przewodów PAS

• zamiast przewodów gołych stosuje się przewody w osłonie z polietylenu sieciowanego lub termoplastycznego. Osłona zapewnia brak przeskoków i zwarć w przypadku czasowego zetknięcia przewodów fazowych oraz dotyku np.: gałęzi drzew czy innych elementów przewodzących
• izolacja oparta jest na izolatorach, podobnie jak dla linii gołych
• odległość między przewodami fazowymi - 1/3 odległości przewodów analogicznej linii gołej. W Polsce przyjęto, że minimalna odległość między przewodami wynosi 50 cm

Zalety linii w systemie przewodów PAS

• zmniejszenie ilości wyłączeń linii ze względu na dotyk gałęzi czy upadek drzew na linię
• zwiększone bezpieczeństwo przy przypadkowym dotknięciu przewodu
• zmniejszona strefa oddziaływania pola elektromagnetycznego
• zmniejszona szerokość pasa wycinki drzew do 2/3 w stosunku do linii gołej
• linie PAS optycznie mniej zaśmiecają krajobraz
• linia ekologiczna, przewód w osłonie oraz osłony na osprzęt powodują istotne zmniejszenie porażeń
  drobnej zwierzyny i ptaków
• ograniczenie kosztów eksploatacji w stosunku do linii gołej, ze względu na mniejszą liczbę awarii

Wymagania dodatkowe dotyczące budowy linii PAS

• konieczność przestrzegania technologii budowy (przewody w osłonie i specjalny osprzęt)
• należy stosować wyłącznie specjalnie zaprojektowany i przetestowany osprzęt do linii PAS
• konieczność stosowania ochrony przeciwłukowej i przeciwdrganiowej

Sprawdzone w eksploatacji

Pierwsze linie w systemie PAS zbudowano w Finlandii w 1976 roku, następne w latach 1985 – 86 w Szwecji i w Norwegii. Obecnie w krajach skandynawskich ponad 40% linii SN wykonanych jest w tej technologii. Linie te są również stosowane w innych krajach europejskich, a także w krajach Bliskiego i Dalekiego Wschodu. System PAS jest już od lat w pełni dojrzałym, niezawodnym sposobem budowy linii napowietrznych SN. Potwierdzają to dane statystyczne z energetyki fińskiej z roku 2007, gdzie wskaźnik liczby awarii na 100 km linii na rok dla linii PAS wyniósł 0,3 i był piętnastokrotnie niższy niż w liniach gołych i co ciekawe, dwukrotnie niższy niż w liniach kablowych
