Opis

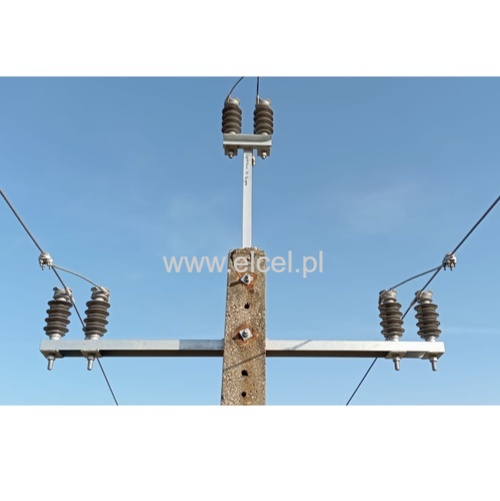

Izolator kompozytowy stojący SIW24 G4 służy do zawieszenia przelotowego przewodów gołych AFL-6 w liniach napowietrznych średniego napięcia 15kV, 20kV oraz 30kV. Mocowanie przewodów odbywa się na wierzchołku izolatora z boku lub na środku główki z tworzywa sztucznego

Dane techniczne:

• Napięcie znamionowe: 24kV
• Droga upływu: 690mm
• Napięcie wytrzymywane o częstotliwości sieciowej w deszczu: 78kV
• Udarowe piorunowe napięcie wytrzymywane na sucho: 158kV
• Wytrzymałość na zginanie: 12,8kV
• Klasa palności kloszy i rdzenia: V0
• Minimalna grubość izolacji: 3mm
